| 型號： | QJZ73X |
| 工作壓力： |
DN50-DN100 16bar DN125-DN400 10bar |
| 連接形式： | 對夾 |
| 設計標準： | JB/T8691-2013 |
| 法蘭標準： | GB/T9113.1-2010 |

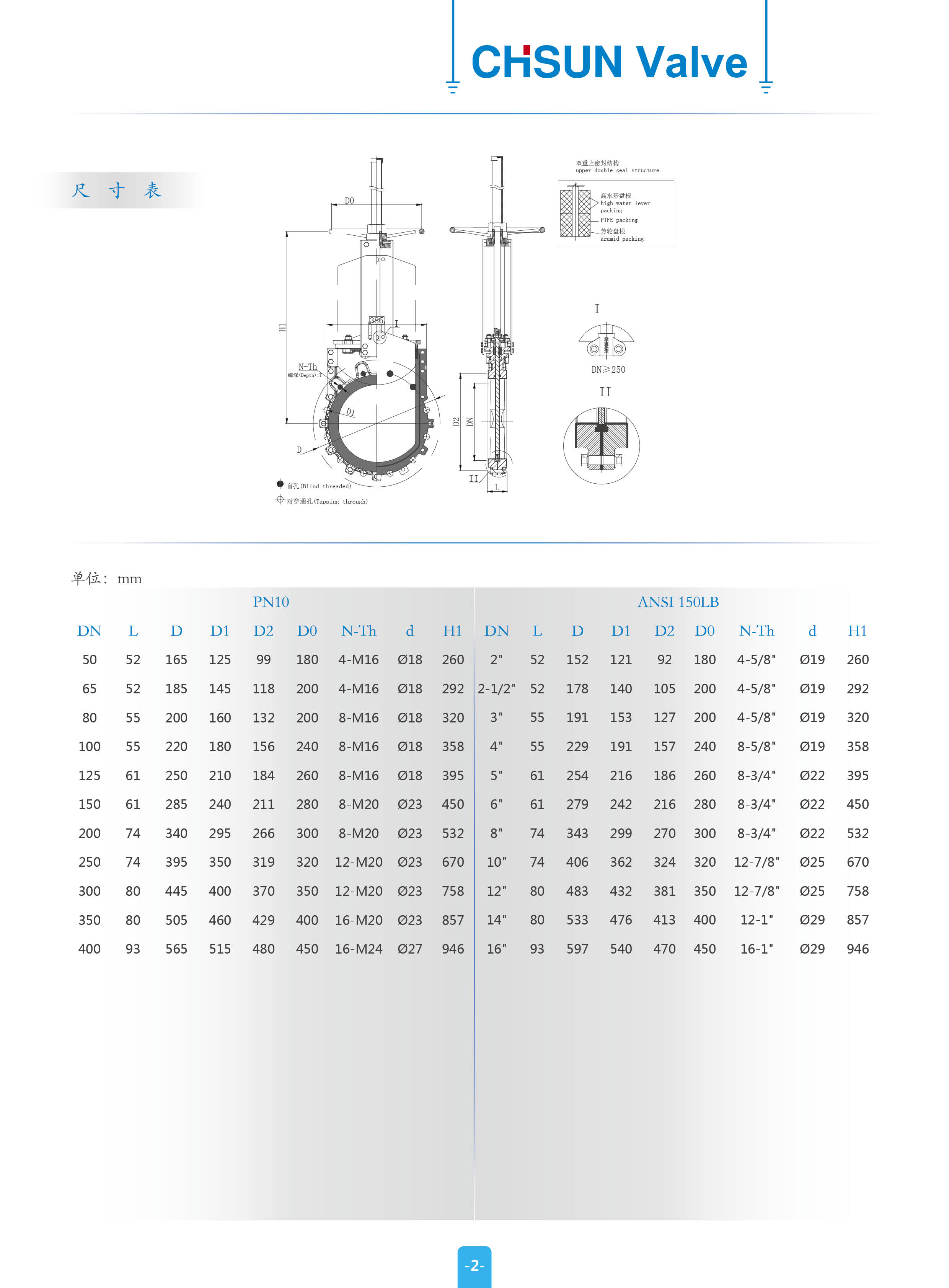

| 結構長度： | GB/T15188.2-94 chart6-7 |
| 檢驗標準： | GB/T13927-2008 |
| 開關形式： | 手輪，渦輪，氣動，電裝，液動，電液動，鏈輪盤 |
| 閥體材質： | GGG40,WCB,CF8,CF8M |
| 閘板材質： | F55, F53,2205, SS310, SS316L,SS316, SS304 |
| 密封材質： | NBR, EPDM |
| 填料： | 芳綸，高水基，四氟，橡膠 |
| 適用介質： | 適用于泥漿、城市污水處理、糖廠、造紙、醫藥、化工等油品, 等固體介質。 |

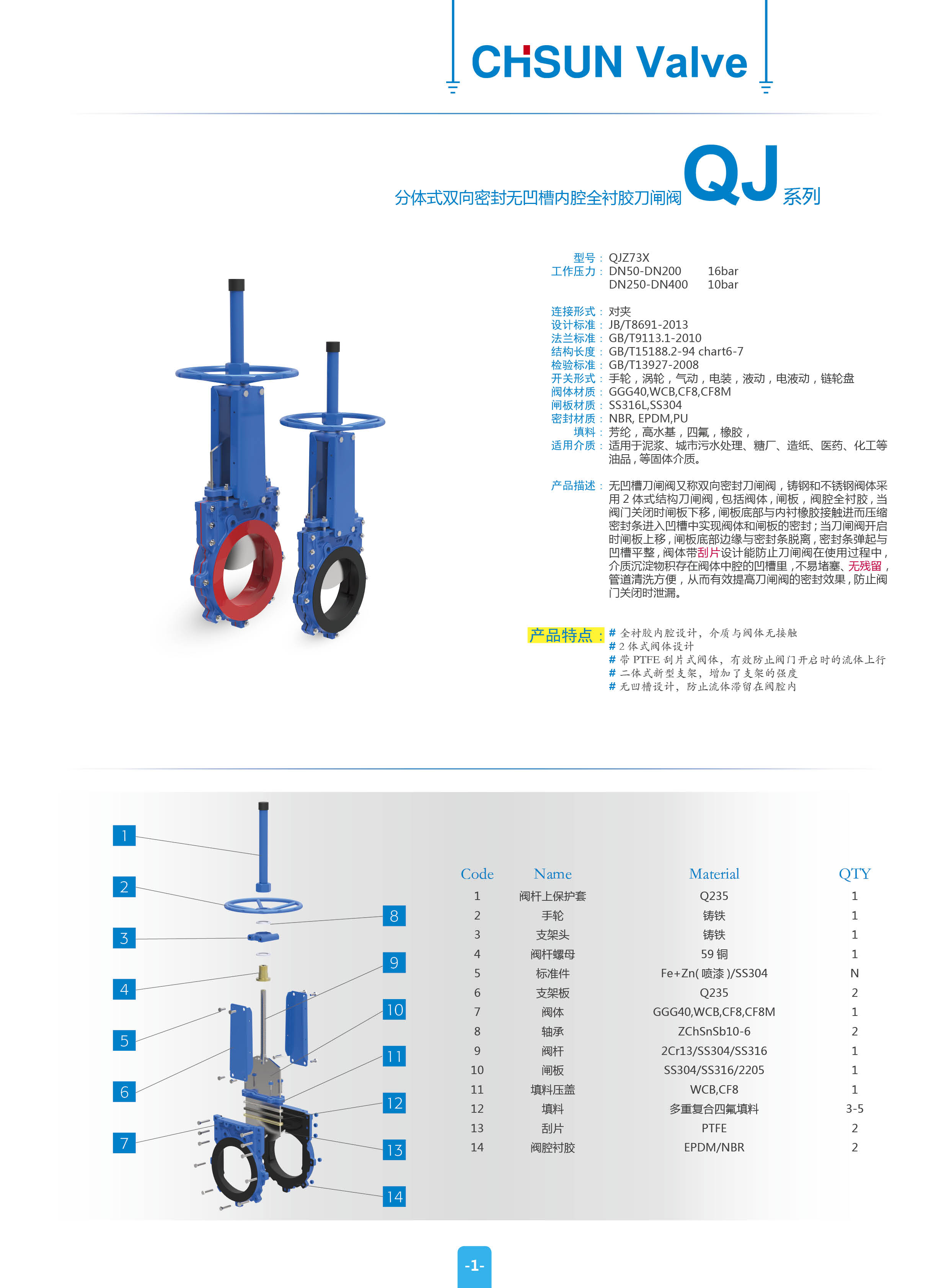

| 產品描述： | QJ無凹槽襯膠刀閘閥又稱雙向密封刀閘閥，鑄鋼和不銹鋼閥體采用2體式結構刀閘閥,包括閥體, 閘板和U型密封條, 閥體左右兩側及中腔底部設有凹槽并裝有彈性U型密封條,當閥門關閉時閘板下移, 閘板底部與密封條接觸進而壓縮密封條進入凹槽中實現閥體和閘板的密封; 當?shù)堕l閥開啟時閘板上移, 閘板底部邊緣與密封條脫離, 密封條彈起與凹槽平整, 閥體帶刮片設計能防止刀閘閥在使用過程中,介質沉淀物積存在閥體中腔的凹槽里，不易堵塞、無殘留，管道清洗方便，從而有效提高刀閘閥的密封效果, 防止閥門關閉時泄漏。 |
| 產品特點： |
#全襯膠內腔設計，介質與閥體無接觸
#2體式閥體設計
#帶PTFE 刮片式閥體，有效防止閥門開啟時的流體上行
#二體式新型支架，增加了支架的強度
#無凹槽設計，防止流體滯留在閥腔內
|
